Tubazioni e valvole

Facilità di assemblaggio

Tubazioni e valvole

Tubazioni e valvole

Facilità di assemblaggio

PUNTI CHIAVE

  • Cimbria offre un’ampia gamma di tubazioni, serrande e valvole che include tubazioni quadrate per il flusso gravitazionale di grani e altri prodotti a flusso libero.
  • Le tubazioni quadrate garantiscono una maggiore capacità in relazione alla sezione trasversale e un minor attrito, per cui possono essere utilizzati angoli più acuti rispetto alle tubazioni rotonde che, a loro volta, comportano un’altezza di incasso inferiore.
  • La gamma di tubazioni per cereali comprende anche vari tipi di valvole per deviare il flusso di materiale e una serie di serrande, curve, scatole di giunzione, freni a grana e vari tipi di guarnizioni.

Panoramica dei prodotti

Tubazioni a sezione quadrata

La denominazione si riferisce alla sezione trasversale quadrata della tubazione, ad es. Q16 ha una dimensione esterna di 160 mm x 160 mm.

Q16, Q20 e Q24 presentano canne assemblate tramite flange e clip.

Q30, Q40 e Q55 con flangia assemblata.

Produzione standard e modulare che da Q16 a Q55 fino a 1.500 t/h di grano.

Tubazioni e scivoli con design modulare. Se necessario, è possibile aggiungere un rivestimento antiusura in HDPE o HARDOX.

Nel sistema di tubazioni le curve sono posizionate nei punti in cui la caduta dei grani, raggiungendo un’elevata velocità, provocherebbe danni e/o usura delle tubazioni a livelli inaccettabili.

Design modulare standard da 7° a 52°.

Riduttori di velocità dei cereali.

VALVOLE A DUE VIE DI TIPO LM/LN PER LA DEVIAZIONE DEL FLUSSO DEI GRANI

Valvole a due vie

Azionamento manuale.

Azionamento tramite motore/attuatore elettrico.

Azionamento pneumatico.

INSTALLATE NELLA TUBAZIONE PER REGOLARE O INTERROMPERE IL FLUSSO

Serrande

Azionamento manuale.

Azionamento tramite motore/attuatore elettrico.

Azionamento pneumatico

Valvole rotanti

La valvola di blocco dell’aria è utilizzata per lo scarico di polvere e altre particelle separate dai sistemi che lavorano sotto vuoto o sotto pressione. È resistente alla polvere e serve come blocco di pressione tra un ciclone e un sacco di raccoglimento polveri.

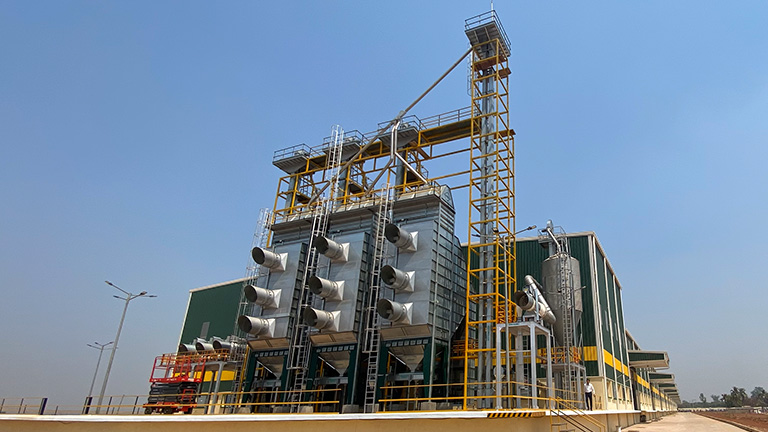

Case history

In Cimbria progettiamo, sviluppiamo, produciamo e installiamo vari tipi di soluzioni su misura, come linee di lavorazione complete e grandi progetti chiavi in mano completi di sistemi informativi evoluti per l’automazione e la gestione.
